不锈钢水箱厂家不锈钢拼装水箱安装技术指导

作者:厦门天宇不锈钢水箱厂 来源:http://www.tysxc.com/ 发布于:2015-11-05 16:53:44

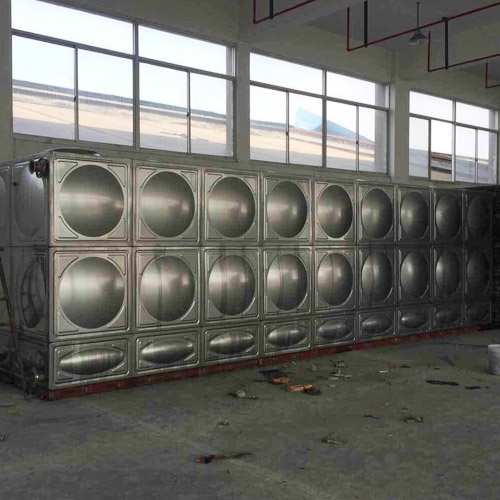

     安装不锈钢拼装水箱(组合式不锈钢水箱、方形不锈钢水箱)方法
    底座设计
    考虑到水箱底部要引出泄水管,底座一般采用14#槽钢,中间用同样槽钢排成一米见方的网格。KQF系列在安装稳流罐的相应位置焊上同样槽钢,并预先钻好稳流罐安装孔。在要引出泄水管的位置侧面槽钢上预留φ70孔,供泄水管(DN50)穿过。
    水箱附件
    人孔——φ550人孔,做成1000×1000×1.5模块,在一侧做有两个扶梯耳攀,孔φ12。有可以上锁的机构。  扶梯——采用30×30不锈钢抛光方管或36×24不锈钢抛光矩形管制作,宽度380mm,每节高度300mm,离开箱体距离220mm。上部与人孔耳攀以M10螺栓连接,下部与箱体和地面接触处套橡胶套或塑料套(如找不到现成产品则取消)。
    在水箱侧面最低处的R1/2接口,接1/2球阀后装液位传感器,传感器精度0.1m,最大量程<5m。
    内部拉筋
    筋板为40×30mm的槽钢,用不锈钢边料折成。在水箱模块逐渐拼合成水箱过程中,每一块水箱模块的四角焊缝处,都要与水箱内对面水箱模块的角缝予以可靠焊接,才能保证水箱的整体强度。筋板交叉处互相错开,但不能弯折。
    不锈钢水箱安装调试
    1、设备安装顺序   设备基础检验→设备就位→底座及框架焊接加工→箱体板材拼装→水箱管接配件安装→煤油渗透试验→清洗→注水试验→用户验收→交付。
    2、板材下料 公差: ±2mm
    3、箱体垂直度 公差: H/1000 ±1mm
    4、箱体坐标 公差: ±15mm
    5、箱体标高 公差: ±5mm
    6、进出水接头位置 公差:±3mm
    不锈钢水箱基础可采用混凝土条形梁,或工字钢。不锈钢水箱顶部对角设有透气空气过滤装置,规格和数量根据进口尺寸大小由生产厂家确定装置。不锈钢水箱内部均使用拉筋。各管口法兰均为1.0MPa标准法兰。设计人员在布置水箱位置时,应参照GB17051-1997二次供水设施卫生规范。水箱规格技术参数或方位与实际使用不适合时,由不锈钢水箱设计人员按实际需要提出确定。
